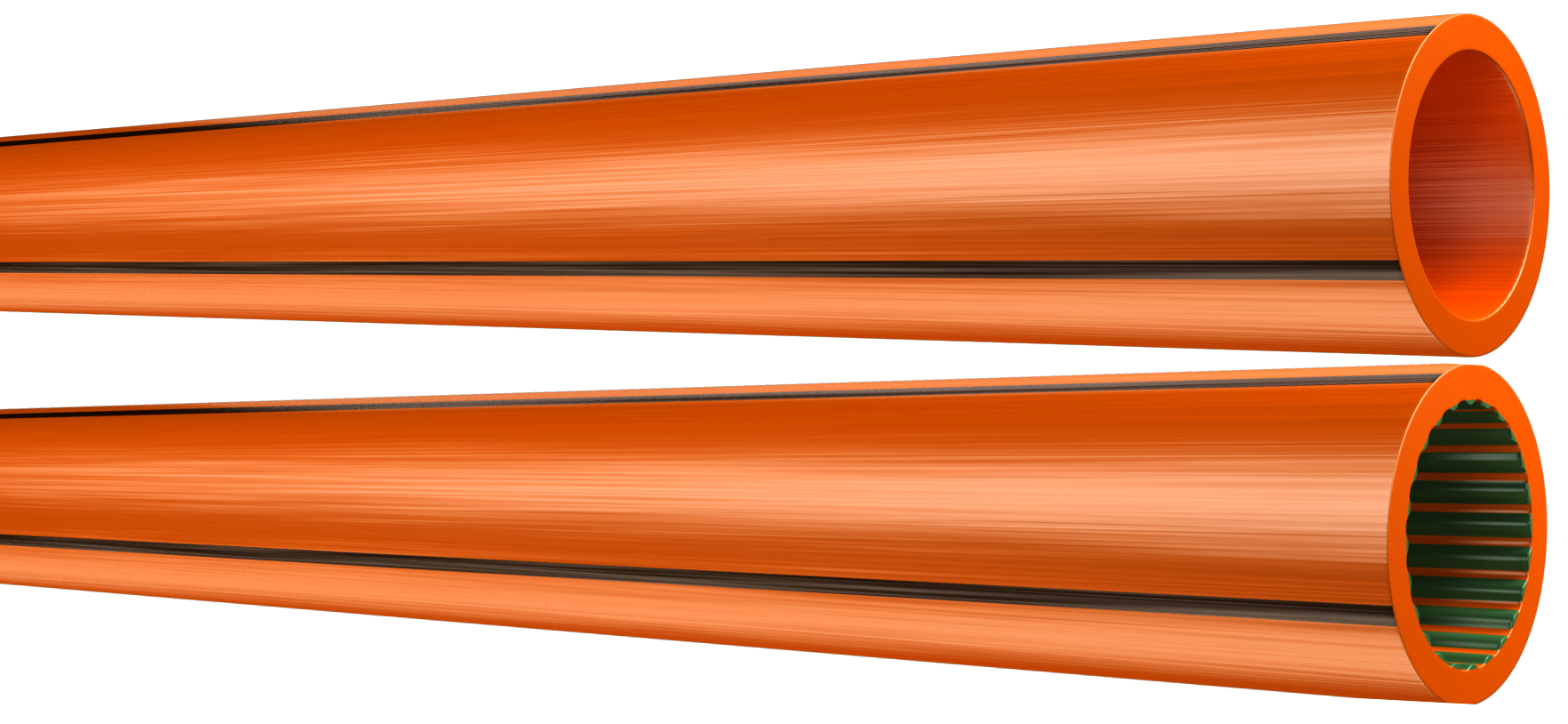

Защитные пластмассовые трубы для линейных сооружений связи (ЗПТ)
ЗАЩИТНЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ (ЗПТ)используются для защиты проложенных в них кабелей связи от внешних воздействий, включая грызунов. Прокладка ЗПТ производится как традиционными методами (затяжка в трубы, в открытые траншеи), так и механизированным способом с использованием плуга непосредственно в грунт, через водные преграды, а также в трубы, блоки, по мостам и эстакадам при строительстве кабельной канализации, внутри зданий и в тоннелях, включая тоннели метрополитена. При прокладке внутри зданий тоннелях применяются ЗПТ в исполнении, не распространяющем горение. При прокладке кабелей связи на участках длиной более 300 м или с большим количеством поворотов или изгибов используются ЗПТ с нанесенным на внутреннюю поверхность трубы тонким слоем твердой смазки. Наличие твердой смазки позволяет в несколько раз снизить величину силы трения, возникающую при прокладке кабеля.
Преимущества строительства кабельных трактов в зпт
К основным преимуществам строительства кабельных трактов в ЗПТ следует отнести несколько факторов:
- ЗПТ обеспечивают повышенную степень защиты кабельного тракта от экстремальных ударных, сдавливающих нагрузок, вибрационных воздействий, а также от механических напряжений, вызванных деформацией грунта или вследствие протекания мерзлотно-грунтовых процессов (морозного пучения, перемещения грунта при оттаивании, морозобойных трещин и др.), что особенно важно в климатических условиях разных регионов России;
- стойкость пары «ЗПТ — кабель» к механическим воздействиям (растягивающим, сдавливающим и ударным нагрузкам), а также стойкость к удару превосходит аналогичные характеристики любых типов бронированных кабелей, включая усиленные марки бронированных кабелей, что дает возможность использовать легкие небронированные кабели в грунтах всех категорий, а также через водные переходы;
- современные технологии прокладки кабеля позволяют минимизировать растягивающие и сдавливающие нагрузки, воздействующие на прокладываемый кабель, в результате чего появляется возможность использовать при строительстве кабели связи увеличенной строительной длиной (оптические кабели — до 12 км, медные (тяжелые) кабели — до 1 км);
- отработанная технология инсталляции кабеля в ЗПТ вынужденным потоком воздуха позволяет с одного поста проложить оптический кабель длиной не менее 2 км (в ряде случаев — до 6 км), тяжелый кабель связи (медный) — до 500÷600м;
- увеличение строительной длины кабеля связи приводит к значительному снижению общего объема выполняемых работ при прокладке кабеля связи, монтаже самой линии, что повышает эксплуатационную надежность в целом;
- применение высококачественных полимерных материалов при производстве ЗПТ и ОК позволяет осуществлять строительство кабельных трактов при температурах от минус 20°С до 50°С, т. е. практически круглый год;
- технология раздельной прокладки ЗПТ и кабелей связи позволяет более точно планировать, контролировать и при необходимости корректировать процесс строительства кабельного тракта;
- появляется возможность оперативного восстановления работоспособности кабельного тракта в случае его повреждения за счет быстрой замены кабеля связи или обхода поврежденного участка по резервному трубопроводу без проведения земляных работ;
- прокладка резервных ЗПТ позволяет существенным образом снизить затраты времени и средств на реконструкцию, модернизацию и расширение кабельного тракта;
- стоимость строительства кабельных трактов волоконно-оптических линий передач в защитных пластмассовых трубопроводах, в настоящее время, не превышает стоимости традиционных методов строительства с использованием бронированных оптических кабелей.
Характеристики ЗПТ труб
Макс. тяговое усилие, кН | Наружный диаметр, мм | Внутренний диаметр, мм | Толщина стенки, мм | |
---|---|---|---|---|
Труба ЗПТ ПЭ63 d=20 х 2,0 мм | 1 кН | 20 | 16 | 2 |
Труба ЗПТ ПЭ63 d=25 х 2,3 мм | 1,3 кН | 25 | 20,4 | 2,3 |
Труба ЗПТ ПЭ63 d=32 х 2,5 мм | 2 кН | 32 | 27 | 2,5 |
Труба ЗПТ ПЭ63 d=32 х 3,0 мм | 1,7 кН | 32 | 26 | 3 |
Труба ЗПТ ПЭ63 d=40 х 3,0 мм | 3,1 кН | 40 | 34 | 3 |
Труба ЗПТ ПЭ63 d=40 х 3,5 мм | 2,6 кН | 40 | 33 | 3,5 |
Труба ЗПТ ПЭ63 d=40 х 7,0 мм | 3,8 кН | 40 | 26 | 7 |
Труба ЗПТ ПЭ63 d=50 х 4,0 мм | 4,8 кН | 50 | 42 | 4 |
Труба ЗПТ ПЭ63 d=50 х 4,5 мм | 4 кН | 50 | 41 | 4,5 |
Труба ЗПТ ПЭ63 d=63 х 4,0 мм | 7,8 кН | 63 | 55 | 4,0 |
Труба ЗПТ ПЭ63 d=63 х 5,0 мм | 6,4 кН | 63 | 53 | 5,0 |
Труба ЗПТ ПЭ63 d=75 х 4,3 мм | 9 кН | 75 | 66,4 | 4,3 |
Труба ЗПТ ПЭ63 d=75 х 6,8 мм | 11 кН | 75 | 6,4 | 6,8 |
Труба ЗПТ ПЭ63 d=110 х 6,3 мм - Ч - L = 12 м | 19,3 кН | 110 | 97,3 | 6,3 |
Труба ЗПТ ПЭ63 d=110 х 10,0 мм - ТС - Ч - L= 12 м | 28,3 кН | 110 | 90 | 10 |
Маркировка ЗПТ трубы
ЗПТ — защитная полиэтиленовая труба;
ПЭ63 — полиэтилен с минимальной прочностью (MRS) 6.3;
d=20 — внешний диаметр;
2,0 мм — толщина стенки трубы ;
ТС — твердая смазка;
Ч — цвет черный
