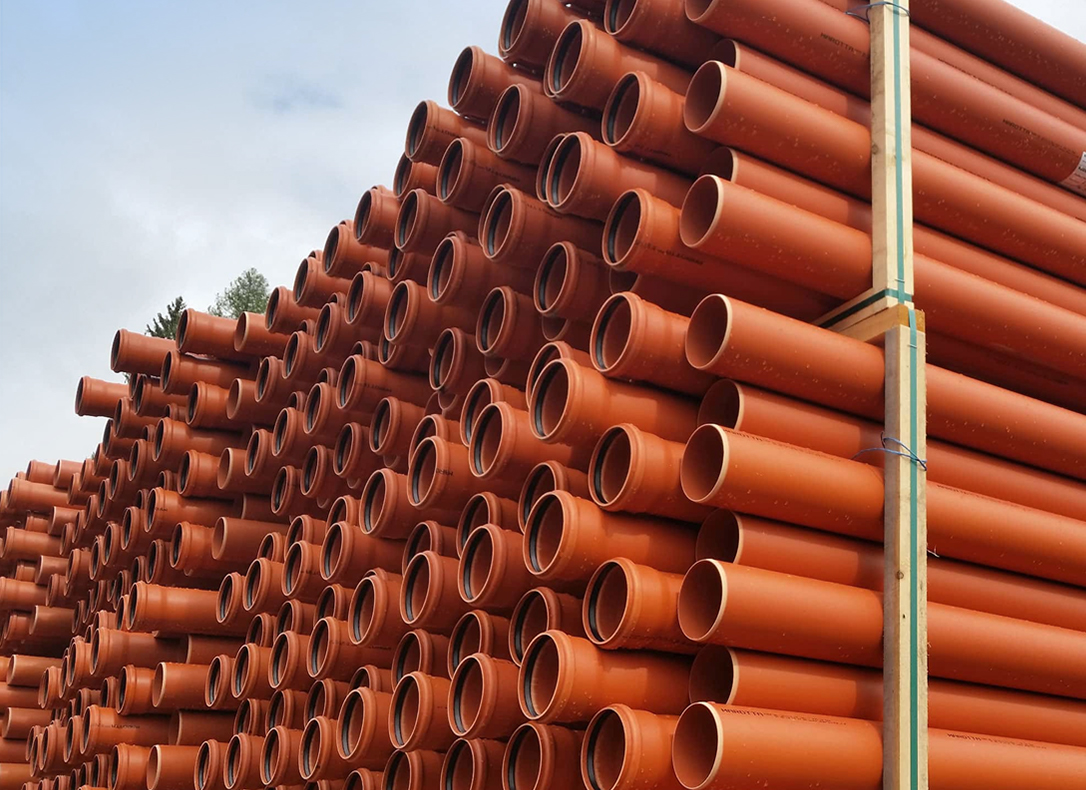

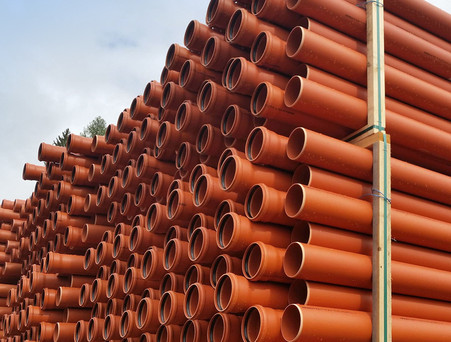

Трубы из ПВХ применяются в строительстве трубопроводов безнапорной подземной наружной канализации: хозяйственно-бытовой канализации, дренажа и водоотведения, ливневой канализации, отведения промышленных стоков, к которым материал трубопровода является химически стойким. Также он экологически безопасен и не вызывает вредного воздействия на окружающую среду и человека.
Непластифицированный поливинилхлорид (т.е. НПВХ) – это полимер, получаемый из хлористого винила, не содержащий пластификаторов. Трубы из НПВХ часто имеют название труб ПВХ.
Диаметры: DN/OD 110-500 мм
Температура
транспортируемой среды: 0 – 60°С
Материал: НПВХ
Кольцевая жёсткость: SN4, SN8
Длина отрезков: 0,5 м; 1 м; 2 м; 3 м;4 м; 6 м
Нормативная
документация: ГОСТ Р 54475-2011; ТУ 2248-050-73011750-2016
Область применения: внутриквартальные сети хозяйственно-бытового водоотведения и подключения к магистральным трубопроводам.
Преимущества
1.Герметичность в течение всего использования (50 лет)
2.Устойчивость к коррозии, биообрастанию и отложениям
3.Низкий вес, способствующий удобному монтажу
4.Выполнение монтажа без специальных стредств
Области применения
- Внутриквартальные сети
- Подключения к магистральным сетям хозяйственно-бытового, промышленного и ливневого водоотведения
Конструкция
Трубы ПВХ изготавливаются способом непрерывной экструзии. На одном конце трубы снимается фаска, а на другом формируется раструб, в канавке которого помещается усиленное уплотнительное кольцо.
Стенка безнапорных труб трехслойная, а наружный и внутренний слои сделаны из сплошного НПВХ. Средний слой выполнен из вспененного НПВХ.
Благодаря этому количественно уменьшена масса труб при сохранении прочностных и эксплуатационных характеристик.

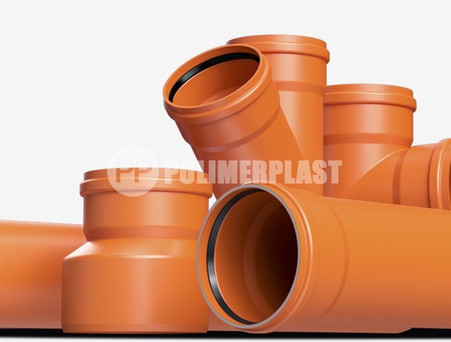

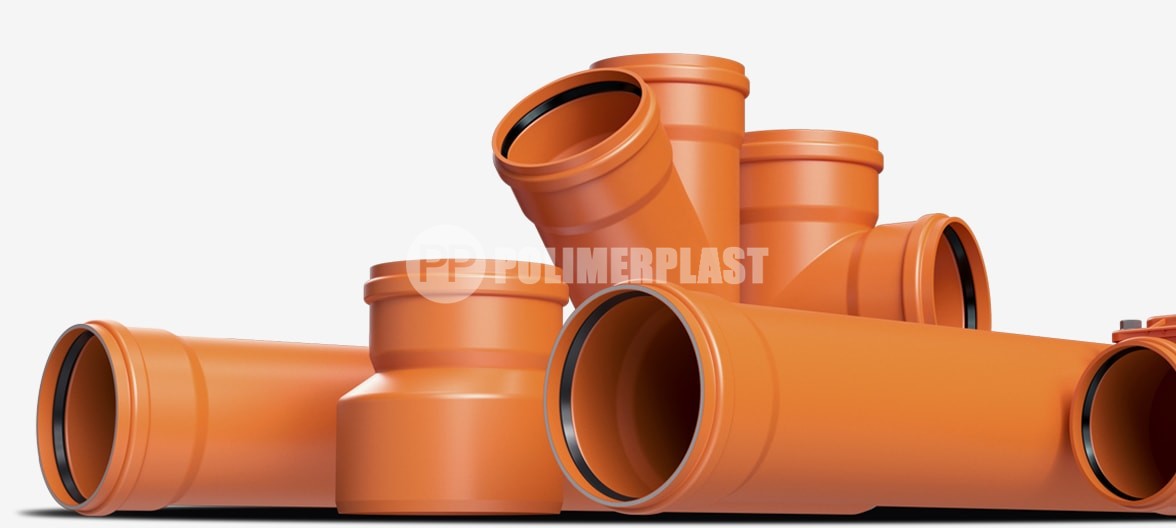

Соединительные детали (фитинги) для труб НПВХ
Отводы, муфты, ревизии и обратные клапана ПВХ
|
Диаметр, мм; DN/OD |
110 |
160 |
200 |
250 |
315 |
400 |
500 |
|---|---|---|---|---|---|---|---|
|
Отвод ПВХ 15° |
 |
|
|
|
|
|
|
|
Отвод ПВХ 30° |
|
|
|
|
|
|
|
|
Отвод ПВХ 45° |
|
|
|
|
|
|
|
|
Отвод ПВХ 90° |
|
|
|
|
|
|
|
|
Муфта ПВХ |
|
|
|
|
|
|
|
|
Муфта ПВХ ремонтная |
|
|
|
|
|
|
|
|
Муфта защитная для прохода через ЖБИ |
|
|
|
|
|
|
|
|
Переход-муфта КОРСИС/ПВХ |
|
|
|
 |
|
|
|
Тройники и переходы ПВХ
|
Диаметры, мм; DN/OD |
110*110 |
160*110 |
160*160 |
200*110 |
200*160 |
200*200 |
250*110 |
250*160 |
250*200 |
250*250 |
315*110 |
315*160 |
315*200 |
315*250 |
315*315 |
|
Тройник ПВХ 45° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тройник ПВХ 87,5° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переход ПВХ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
