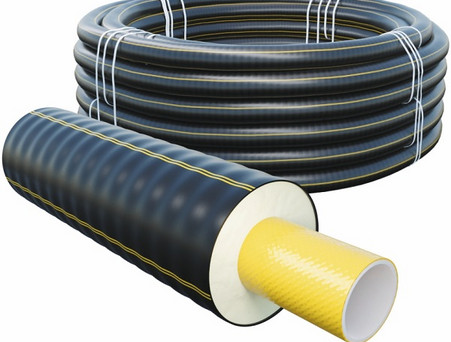

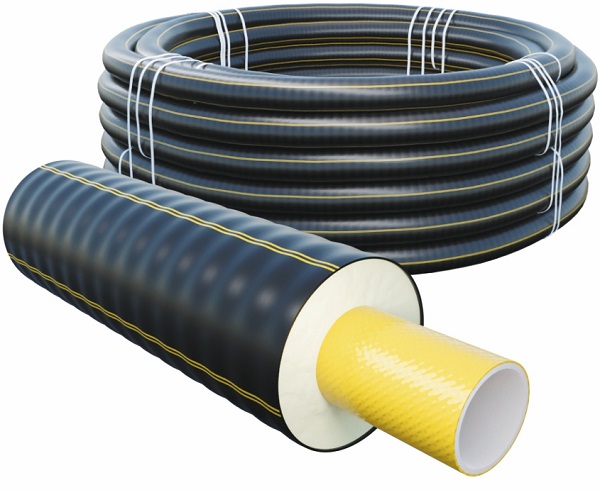

| Максимальная рабочая температура: | 95° С |
| Максимальное рабочее давление: | 1,0 МПа |
| Диаметры напорной трубы: | 40 – 225 мм |
| Длина отрезка: | до 1500 м |
| Напорная труба: | многослойная конструкция из сшитого полиэтилена (PE-Xa), армированная волокном Kevlar® |
| Теплоизоляция: | полужесткий пенополиуретан |
| Исполнение: | однотрубное |
| Способы прокладки: | подземная бесканальная прокладка; прокладка в каналах |
| Назначение | вторичный контур сетей теплоснабжения (сети с ЦТП); сети ГВС |

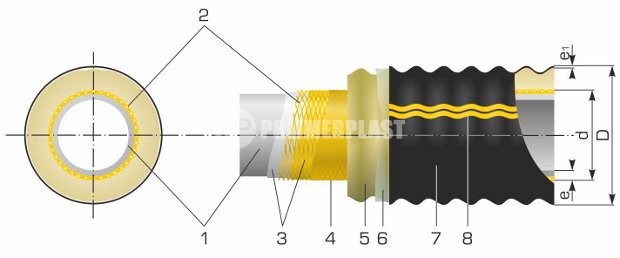

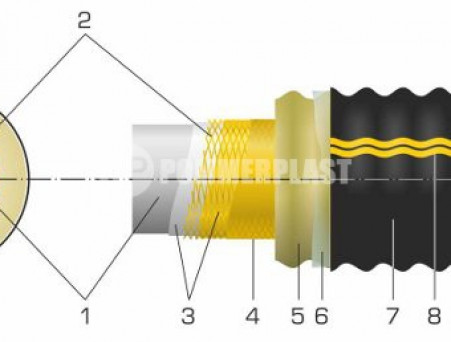

1. Тонкостенная труба РЕ-Ха. 2. Армирующий слой из арамидного волокна Kevlar® 3. Последовательность слоев из сополимеров этилена. 4. Кислородно-защитный слой. 5. Теплоизоляция из полужесткого ППУ. 6. Барьерный слой. 7. Защитная оболочка из полиэтилена . 8. Идентификационные полосы желтого цвета.

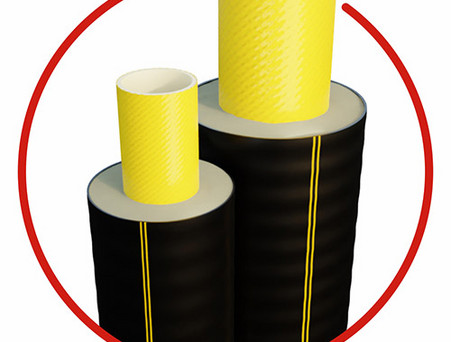

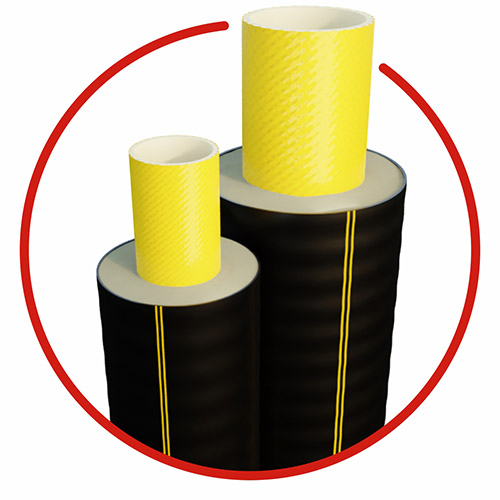

Диаметры
| Типоразмеры тубы | Напорная труба, d × e , мм | Защитная оболочка, D × e1 , мм | Масса, кг/м | Мин. радиус изгиба, м | Макс. длина в бухте, м | Макс. длина на барабане, м |
|---|---|---|---|---|---|---|
| 40/75 | 40×4,0 | 79,0×2,0 | 1,18 | 0,8 | 217 | 1500 |
| 40/90 Плюс* | 40×4,0 | 94,4×2,2 | 1,48 | 0,8 | 175 | 1170 |
| 50/90 | 47,6×3,6 | 94,4×2,2 | 1,49 | 0,8 | 175 | 1170 |
| 50/100 Плюс | 47,6×3,6 | 103,4×2,2 | 1,70 | 0,9 | 161 | 900 |
| 63/100 | 58,5×4,0 | 103,4×2,2 | 1,82 | 0,9 | 161 | 900 |
| 63/110 Плюс | 58,5×4,0 | 114,8×2,4 | 2,03 | 0,9 | 133 | 750 |
| 75/110 | 69,5×4,6 | 114,8×2,4 | 2,22 | 0,9 | 133 | 750 |
| 75/125 Плюс | 69,5×4,6 | 129,7×2,6 | 2,57 | 1,0 | 120 | 650 |
| 90/125 | 84,0×6,0 | 129,7×2,6 | 2,99 | 1,0 | 120 | 650 |
| 90/145 Плюс | 84,0×6,0 | 150,4×2,7 | 3,50 | 1,1 | 107 | 440 |
| 110/145 | 101,0×6,5 | 150,4×2,7 | 3,80 | 1,1 | 107 | 440 |
| 110/160 Плюс | 101,0×6,5 | 165,3×2,9 | 4,24 | 1,2 | 100 | 330 |
| 125/160 | 116,0×6,8 | 165,3×2,9 | 4,49 | 1,2 | 100 | 330 |
| 125/180 Плюс | 116,0× 6,8 | 185,3×3,0 | 4,49 | 1,2 | 80 | 200 |
| 140/180 | 127,0×7,1 | 185,0×3,0 | 5,30 | 1,3 | 80 | 200 |
| 140/200 Плюс | 127,0×7,1 | 200,5×3,1 | 5,85 | 1,4 | ** | 135 |
| 160/200 | 144,0×7,5 | 200,5×3,1 | 6,16 | 1,4 | ** | 135 |
| 160/225 Плюс | 144,0×7,5 | 225,9×3,2 | 7,08 | 1,6 | ** | 130 |
| 225/315 Плюс | 203,0×10,6 | 317,0×3,2 | 12,0 | - | 13 *** | |
* «Плюс» — трубы с увеличенной толщиной теплоизоляции. ** Поставка труб 140/200 Плюс, 160/200 и 160/225 Плюс осуществляется только на барабанах специальным транспортом. *** Трубы 225/315 Плюс поставляются только прямыми мерными отрезками длиной до 13 м.
Трубопроводы ИЗОПРОФЛЕКС-95А пользуются большой популярностью. Это объясняется их высокими техническими параметрами, преимуществами перед металлическими трубами.
Плюсы системы
Трубы ИЗОПРОФЛЕКС-95А характеризуются:
- Надежностью. Для армирования используется высокомодульное волокно. Имеются протяжные фитинги. Это повышает гибкость и надежность системы.
- Скоростью монтажа. Прокладка труб ИЗОПРОФЛЕКС-95А проводится в 5 раз быстрее, чем при использовании стандартных металлических аналогов.
- Легкостью установки. Не требуется сварочная техника, погрузочно-разгрузочные механизмы.
- Доступностью. Стоимость монтажа сокращается в 5-10 раз. Объем земляных работ в 5-10 раз меньше, чем при применении металлических труб. Расходы на эксплуатацию и ремонт снижаются в 2-3 раза.
Технические преимуществами
- Продаются цельными отрезками, длина каждого составляет до 1500 метров. Это уменьшает число стыков.
- Рассчитаны на бесканальную прокладку. Поэтому реконструкцию и ремонт можно проводить без вскрытия железобетонных каналов.
- Самокомпенсируемые. При монтаже не применяются опоры, отводы и компенсаторы.
- Прокладка проводится с использованием метода горизонтального направленного бурения без вскрытия покрытия дороги.
- Не нужна катодная защита. Трубопровод ИЗОПРОФЛЕКС-95А обладает высокой устойчивостью к внутренней и внешней коррозии. Его пропускная способность стабильна в течение всего эксплуатационного периода.
- Не требуется плановое отключение подачи воды для испытания трубопровода в весенне-летнее время (если система не имеет механических повреждений).
- Благодаря повышенной гибкости трубопровода ИЗОПРОФЛЕКС-95А, можно плавно обойти коммуникации, строения, деревья, насаждения и другие препятствия. Поэтому такую систему целесообразно применять при плотной городской застройке.
Экономическая целесообразность использования
Применение трубопроводов ИЗОПРОФЛЕКС-95А экономически целесообразно. Годовые затраты на эксплуатацию и обслуживание примерно в 3-7 раз ниже, чем при использовании стандартных металлических предизолированных труб.
Теплопотери
Тепловые потери труб ИЗОПРОФЛЕКС-А соответствуют требованиям СНиП 41-03-2003.
Применяемый материал для тепловой изоляции- пенополиуретан (ППУ), вспенивание которого осуществляется без использования фреона (вспенивающий агент — СО2).
| Свойство материала | Значение |
|---|---|
| Плотность | ≈55-75 кг/м3 |
| Теплопровоодность при средней температуре 50°C | ≤0,032 Вт/м • К |
| Напряжение сжатия при 10%-ной деформации | ≥0,2 МПА |
| Водопоглощение при кипячении, % по объему | ≤10% |
| Объемная доля закрытых пор | ≥90% |
